Wie integriere ich einen Fehlerstromwandler in ein Erdschlussschutzsystem?

Hallo! Als Lieferant von Fehlerstromtransformatoren (RCTs) kann ich eine Menge Wissen über die Integration dieser raffinierten Geräte in ein Erdschlussschutzsystem weitergeben. Also, lasst uns gleich eintauchen!

Was ist ein Fehlerstromwandler?

Bevor wir uns mit dem Integrationsteil befassen, gehen wir kurz darauf ein, was ein RCT ist. Vereinfacht ausgedrückt handelt es sich bei einem RCT um eine Art Stromwandler, der den Fehlerstrom in einem elektrischen System misst. Der Fehlerstrom ist die Vektorsumme aller Phasen- und Neutralleiterströme. Liegt ein Erdschluss im System vor, weicht der Fehlerstrom von Null ab, und dann geschieht das Wunder.

Ich meine, denken Sie darüber nach. Ohne eine zuverlässige Möglichkeit, diese Erdschlüsse zu erkennen, wären wir in einer schwierigen Situation. Bei elektrischen Systemen kann es zu ernsthaften Problemen wie Kurzschlüssen oder Bränden kommen und sogar die Sicherheit von Personen gefährden, die in der Nähe der Geräte arbeiten.

Warum ein RCT in ein Erdschlussschutzsystem integrieren?

Jetzt fragen Sie sich vielleicht: „Warum muss ich ein RCT in mein Erdschlussschutzsystem integrieren?“ Nun, hier ist der Deal. Ein ordnungsgemäßes Erdschlussschutzsystem ist für die Sicherheit und Zuverlässigkeit jeder Elektroinstallation von entscheidender Bedeutung.

Ein RCT kann selbst kleinste Erdschlüsse erkennen und durch die Integration in Ihr Schutzsystem können Sie sicherstellen, dass jeder Fehler schnell erkannt und isoliert wird. Dies schützt nicht nur Ihre Geräte vor Schäden, sondern verringert auch das Risiko von Stromunfällen. Sie können besuchenErdschlussfehlerstromErfahren Sie mehr über das Konzept des Fehlerstroms im Erdschlussschutz.

Schritte zur Integration eines Fehlerstromwandlers

Schritt 1: Wählen Sie das richtige RCT

Der erste Schritt im Integrationsprozess besteht darin, den geeigneten RCT für Ihre spezifische Anwendung auszuwählen. Sie müssen Faktoren wie den Nennstrom Ihres elektrischen Systems, die für die Erdschlusserkennung erforderliche Empfindlichkeit und die physische Größe des Transformators berücksichtigen.

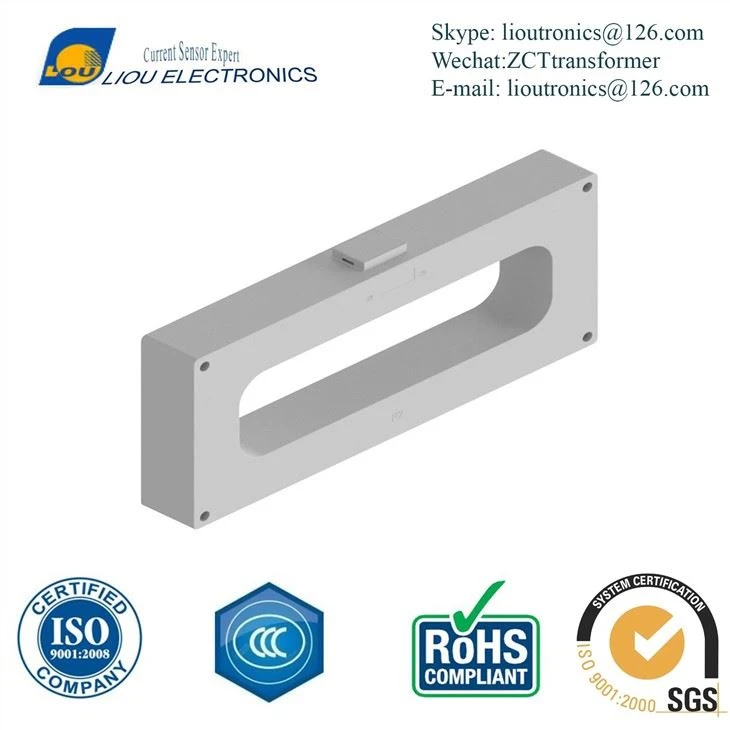

Für Hochstromanwendungen haben wir einige großartige Optionen, wie zHochstrom-Fehlerstromwandler LO - JRCT - 350. Dieser böse Junge ist für die Bewältigung großer Ströme ausgelegt und liefert dennoch genaue Messungen.

Schritt 2: Installation

Sobald Sie das richtige RCT ausgewählt haben, ist es an der Zeit, es zu installieren. Bei der Installation ist es wichtig, die Anweisungen des Herstellers genau zu befolgen.

Normalerweise müssen Sie den RCT um alle Phasenleiter und den Neutralleiter des Stromkreises installieren, den Sie schützen möchten. Stellen Sie sicher, dass die Installation sicher ist und keine losen Verbindungen vorhanden sind. Lose Verbindungen könnten zu ungenauen Messungen und möglicherweise zu Fehlalarmen oder übersehenen Erdschlüssen führen.

Schritt 3: Verkabelung

Nach der Installation erfolgt als nächster Schritt die Verkabelung. Sie müssen das RCT an das Erdschlussschutzrelais anschließen. Dieses Relais ist dafür verantwortlich, den vom RCT gemessenen Fehlerstrom zu analysieren und ein Auslösesignal auszugeben, wenn ein Erdschluss erkannt wird.

Überprüfen Sie die Verkabelung noch einmal anhand der bereitgestellten Diagramme. Eine falsche Verkabelung kann zu Fehlfunktionen des Systems führen, und das möchte niemand.

Schritt 4: Kalibrierung

Sobald das RCT installiert und verkabelt ist, ist es Zeit, es zu kalibrieren. Durch die Kalibrierung wird sichergestellt, dass das RCT genaue Messungen liefert. Mit einem Kalibriergerät können Sie die Empfindlichkeit des RCT auf den gewünschten Wert einstellen.

Der Kalibrierungsprozess mag etwas technisch erscheinen, ist jedoch für die ordnungsgemäße Funktion des Erdschlussschutzsystems von entscheidender Bedeutung. Wenn das RCT nicht richtig kalibriert ist, erkennt es Erdschlüsse möglicherweise nicht genau oder gibt Fehlalarme aus.

Schritt 5: Testen

Nach der Kalibrierung ist es wichtig, das System zu testen. Mit einem Prüfgerät können Sie einen Erdschluss simulieren und prüfen, ob das Erdschlussschutzsystem wie erwartet reagiert.

Während des Tests sollte das Schutzrelais auslösen, wenn der simulierte Erdschlussstrom den eingestellten Schwellenwert überschreitet. Wenn das System nicht auslöst oder bei der falschen Stromstärke auslöst, liegt möglicherweise ein Problem mit der Installation, Verkabelung oder Kalibrierung vor und Sie müssen das Problem noch einmal beheben.

Zusätzliche Überlegungen

Kompatibilität mit bestehenden Systemen

Bei der Integration eines RCT in ein Erdschlussschutzsystem ist es wichtig, die Kompatibilität mit Ihrem vorhandenen elektrischen System sicherzustellen. Dazu gehören Dinge wie die Spannungspegel, die Art des Schutzrelais und die Gesamtsystemkonfiguration.

Wenn Ihr System über eine verfügtErdschluss-Nullsystem-Stromwandler mit hohem Strom, müssen Sie sicherstellen, dass das neue RCT im Einklang damit arbeiten kann.

Wartung

Regelmäßige Wartung ist der Schlüssel, um Ihr Erdschlussschutzsystem in Topform zu halten. Dazu gehört die Überprüfung des RCT auf physische Schäden, die Reinigung der Anschlüsse und die regelmäßige Neukalibrierung des Geräts.

Ein gut gewartetes RCT liefert über Jahre hinweg genaue Messungen und gewährleistet so die Sicherheit und Zuverlässigkeit Ihres elektrischen Systems.

Abschluss

Die Integration eines Fehlerstromwandlers in ein Erdschlussschutzsystem ist ein kluger Schachzug für jeden, der die Sicherheit und Zuverlässigkeit seiner Elektroinstallationen verbessern möchte. Indem Sie die oben beschriebenen Schritte befolgen, können Sie einen reibungslosen Integrationsprozess und ein effektiv funktionierendes System sicherstellen.

Wenn Sie mehr über unsere Fehlerstromwandler erfahren möchten oder einen Kauf tätigen möchten, helfen wir Ihnen gerne weiter. Kontaktieren Sie uns einfach für ein freundliches Gespräch und wir können Ihre spezifischen Bedürfnisse besprechen und darüber, wie unsere Produkte in Ihr Erdschlussschutzsystem passen.
