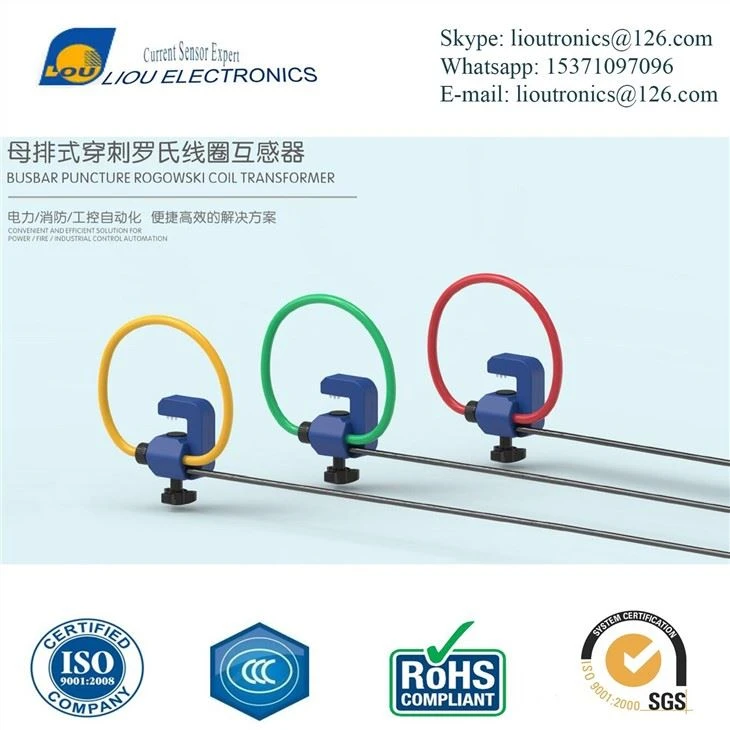

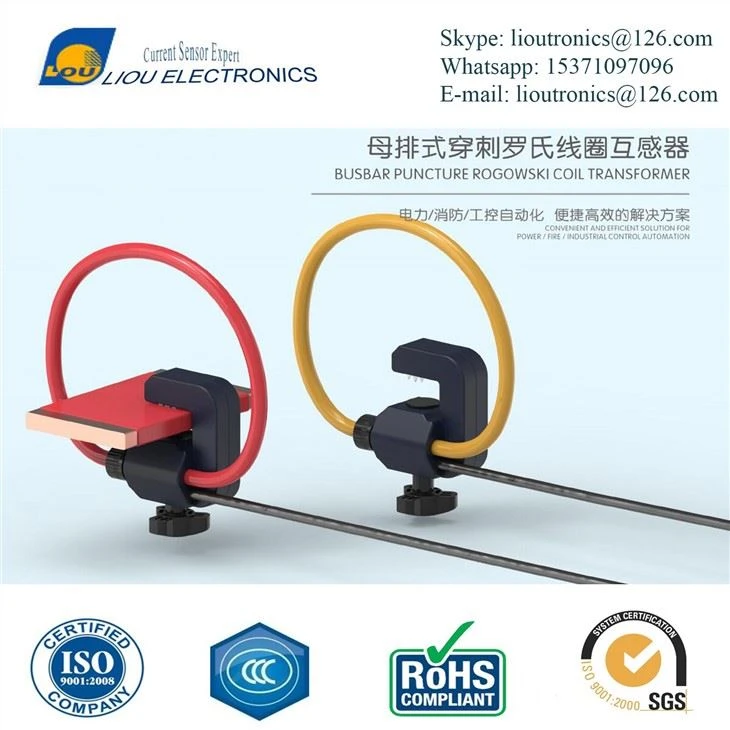

BUSBAR PUNKTURE ROGOWSKI -Spulenstromsensor
Unsere flexible Rogowski-Spulen revolutionieren die aktuelle Messung mit ihrem leichten, nicht-invasiven Design. Frequenzbereich und außergewöhnliche Linearität sowohl für Wechselstrom- als auch für die Überwachung des Transient -Stroms .
- Produkteinführung
>Produktübersicht
Flexible Rogowski coil current sensor is used to measure AC current, especially high current. Because of its flexible characteristics, it can be used to measure the conductor current with large size (such as conductor diameter >30 cm) oder unregelmäßige Form oder schmaler Raum zwischen Leiter (zum Beispiel kann der traditionelle Klemmstromsonde der flexible Rogowski-Spulenstromsensor verwendet werden, um bequem zu messen) . Der erstere ist ein Plug-in-Typ, der für die vorübergehende Messung von tragbaren Instrumenten verwendet wird. Leiter .
>Technische Parameter
Maximale Standspannung: 0,66 kV (angepasst für besondere Anforderungen)
Bewertungsstrom: 10a ~ 300 ka
Sekundärausgabe bewertet: 4V, 1a (a {. c) oder 4 ~ 20 mA (d . c)
Genauigkeit: 1%
Nennleistung des Nennleistungspunkts: ± 12 V, 24 V, 5V d . C oder 220 V A . C.
Nennstromverbrauch: s 10W, Arbeitsfrequenz 1Hz -1 mh
Hinweis: 1. Andere Spezifikationen können gemäß den spezifischen Anforderungen der Kunden . angepasst werden
>Elektrische Spezifikationen
|
Elektrische Spezifikationen |
|
|
10% -100% Genauigkeit |
5% (ohne Integrator) 1% (plus Integrator, 45-65 Hz) |
|
Phasenfehler |
W ± 1 Grad (45-65 Hz) W ± 10 Grad (20 kHz) |
|
10% -100% Linearität |
0.50% |
|
Integrator -Stromversorgung |
7-30 vdc |
|
Antwortbandbreite |
1Hz -1 MHz |
|
Spulenabschnittdurchmesser |
W7.6, w10, w12mm oder maßgeschneidert gemacht |
|
Spulenlänge |
2 m oder maßgefertigt gemacht |
|
Höhe |
2000M |
|
IP -Schutzstufe |
IP65 |
|
Druckfestigkeit |
2kvac/min |
|
Isolationsresistenz |
DC500V/100mq |
|
Spannungsbereich der Pünktlichkeit |
10V-380V |
|
Temperatursensorbereich |
10K-100K |
|
P/N |
EINGANG (A) |
Ausgabe |
Genauigkeit |
Abmessungen (mm) |
|
|
Φ1 |
Φ2 |
||||
|
Lo-CTLSF |
0-300 ka |
100mv 50mv 4-20 Madc 0-5V 0-1A Angepasst |
1.0 5.0 |
92.4 |
7.6 10 12 |
|
100 |
|||||
|
150 |
|||||
|
200 |
|||||
|
400 |
|||||

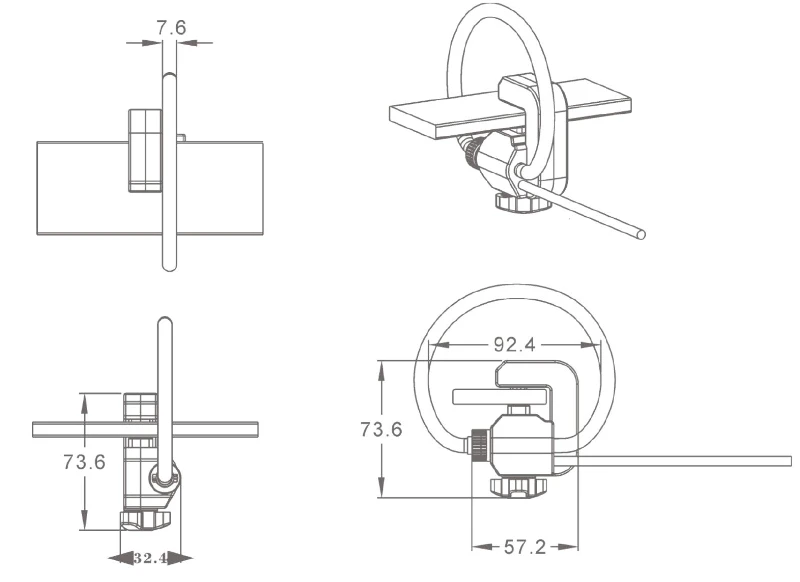

>Abmessungen:

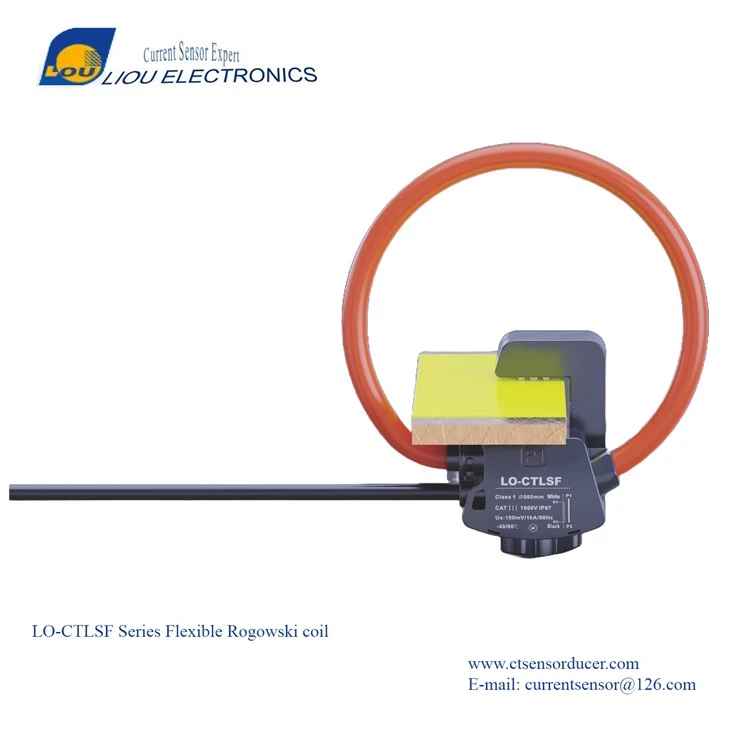

Lo-CTLSF-Busube punktieren Rogowski-Spule
Wuxi Liou Electronics Co Ltd
