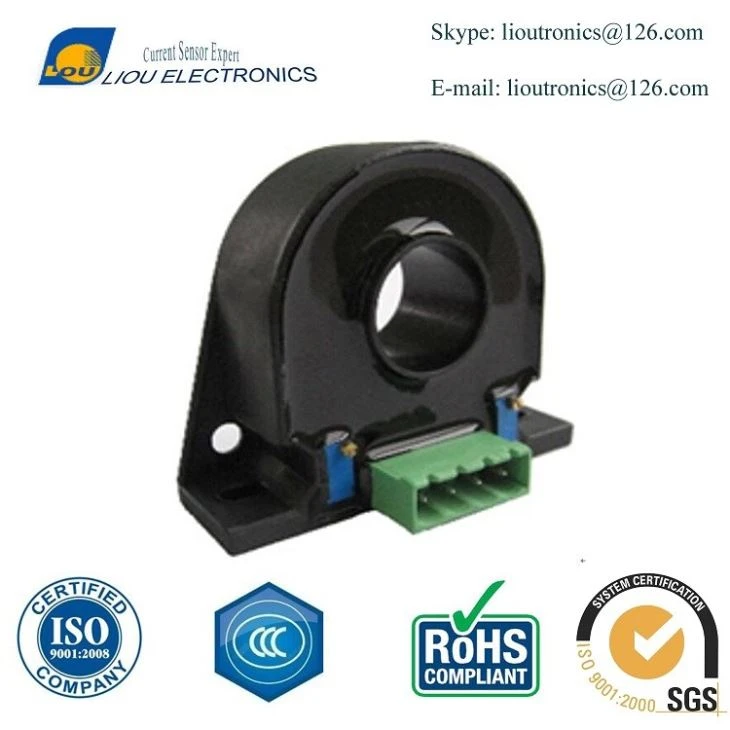

DC-Reststromsensor
Einleitung Ein neuer Stromsensortyp, der auf dem Prinzip der magnetischen Modulation basiert, wird entwickelt, der das kleine Gleichstromsignal im mA-Niveau unter der Bedingung der elektrischen Isolation messen kann. Anweisungen 1. Die falsche Verdrahtungsverbindung kann sensorschäden verursachen. Wenn der Sensor...
- Produkteinführung
Einleitung
Es wird ein neuer Stromsensortyp entwickelt, der auf dem Prinzip der magnetischen Modulation basiert, der das kleine Gleichstromsignal im mA-Niveau unter der Bedingung der elektrischen Isolation messen kann.
Elektrische Parameter
P/N | LO-DS010LT | LO-DS020LT | LO-DS050LT | LO-DS100LT | ||
Ipn | Bewerteter Eingangsstrom | 10 | 20 | 50 | 100 | Ma |
Ip | Messstrombereich |
0 ±12 |
0 bis ±240 |
0 ±60 |
0 bis ±120 |
Ma |
Vout | Nennleistung Spannung |
5±1% | V | |||
Vc | Leistungsspannung | ±12 bis 15 ±(±5 %) | V | |||
Ic | Aktueller Verlust | VC=±15V<> | Ma | |||
Vd | Hi-Pot-Test | P-S: AC3KV/50Hz/60S | ||||
L | Linearität | <> | %FS | |||
V0 | Nullpunkt-Offsetspannung | TA =25°C ±50 | Mv | |||
Vot | Temperaturdrift von Fehlfunktion | IP=0 TA = -10 bis +70 °C<> | mV/°C | |||
F | Frequenzband | Dc | ||||
Ta | Betriebstemperatur |
-10 bis +70 | ℃ | |||
Ts | Lagertemperatur |
-25 x + 85 | ℃ | |||
Rl | Lastwiderstand | 10k ≥ | Ω | |||

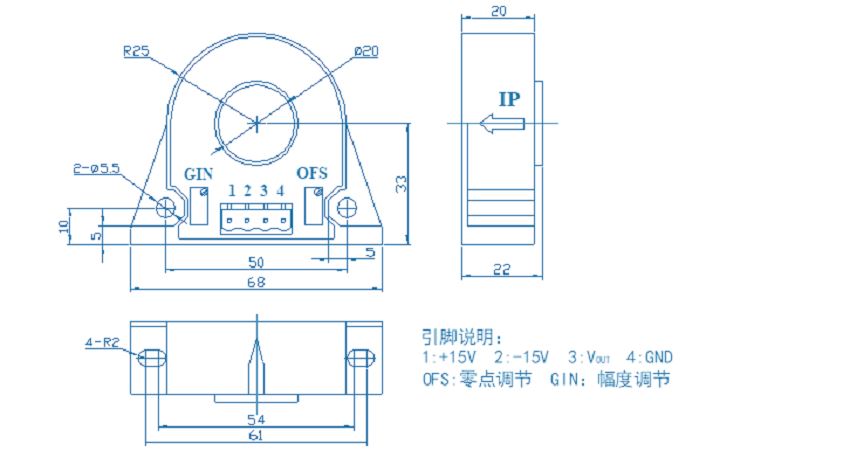

Dimensionen(Mm) | ||||||
Anweisungen
1. Die falsche Verdrahtung kann sensorschäden verursachen. Wenn der Sensor elektrifiziert ist, durchläuft der gemessene Strom die Pfeilrichtung des Sensors, die In-Phasen-Spannung kann am Ausgangsende gemessen werden.
2. Die Ausgangsamplitude des Sensors kann entsprechend den Kundenanforderungen angepasst werden.
3. Sensoren mit unterschiedlichen Nenn-Eingangsströmen und Ausgangsspannungen können je nach Benutzeranforderung angepasst werden.
Wie bestelle ich?
1. Bitte teilen Sie uns unsere P/N für Standardteile mit. Bitte senden Sie uns elektrische Spezifikationen, wenn Sie maßgeschneiderte Teile benötigen.
2. Proforma-Rechnung (PI) wird Ihnen zugesandt.
3. Bitte überprüfen und bestätigen Sie den PI.
4. Sobald wir die Bestellung bestätigt haben, zahlen Sie sie bitte bald.
5. Nach vollständiger Bezahlung werden Ihnen alle Waren wie gewohnt in 10-15 Tagen zugesandt.
6. OEM/ODM ist willkommen. Kostenloser OEM für mehr als 5000 Sets Bestellungen.
