Definition:

Mess-CT – Hochgenaue CTs werden für die Messung verwendet, da sie einen niedrigen Sättigungspunkt haben. Stromwandler sind in folgenden Genauigkeitsklassen erhältlich – {{0}}.1, 0.2, 0.5,1,3,5. Diese Werte geben den prozentualen Fehler beim Nennprimärstrom an. Dies bedeutet, dass ein CT von 50/5A mit einer Genauigkeit von 0,1 einen maximalen Fehler von 0,1 hat, wenn 50 A Strom durch die Primärwicklung fließen.

Messstromwandler sind so ausgelegt, dass der Stromwandler während des Fehlers nicht durch hohen Strom beschädigt wird. Während des Fehlers wird CT gesättigt und der Ausgang bleibt im Bereich der Messgeräte.

Schutzstromwandler – Schutzstromwandler haben andere Eigenschaften als Messstromwandler. Schutzstromwandler haben einen hohen Sättigungspunkt, da sie den Fehlerstrom auch während des Fehlers kontinuierlich erfassen müssen. Diese Stromwandler haben eine geringe Genauigkeit und werden als 5P10, 10P10 usw. klassifiziert.

Beispiel – CT mit Klasse 10P10 – Wobei der erste Buchstabe 10P den maximalen (10 Prozent) prozentualen Fehler angibt und die letzte Zahl 10 die Anzahl des Nennstroms angibt.

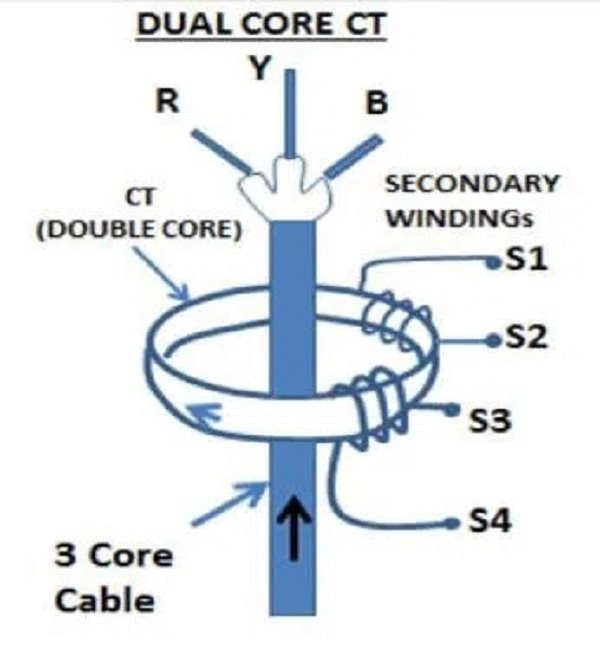

Dual Core CT – Diese Art von CT hat zwei Kerne, was bedeutet, dass CT zwei Sekundärwicklungen und eine Primärwicklung hat. Dual-Core-CT kann für zwei gleichzeitige Anwendungen wie Messung und Relaisschutz verwendet werden.
