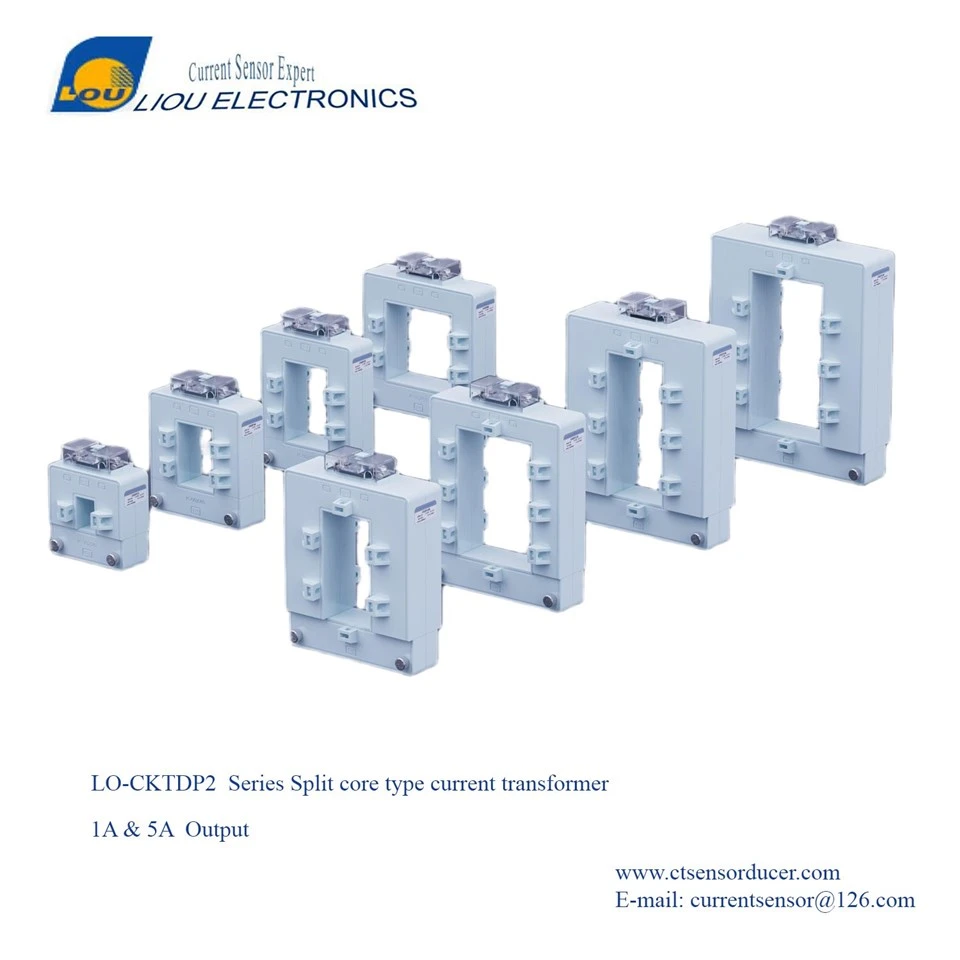

Hochstrom-Split--Kern-CT zur Stromverteilungsüberwachung LO-CTKDP2 6000A:5A
Der Stromwandler mit geteiltem Kern wird hauptsächlich für Kabel und Kupferschienen verwendet. Es hat eine einfache Struktur, ein vernünftiges Design und eine flexible Anwendung. Entsprechend den Spezifikationen der im Hauptstromkreis verwendeten Kupferschienen gibt es viele Arten von Durchgangslöchern, die einander entsprechen.
- Produkteinführung
Wuxi Liou Electronics Co.,Ltd ist einer der führenden Hersteller und Lieferanten von Hochstrom-Split-Core-CT für die Stromverteilungsüberwachung lo{3}ctkdp2 6000a:5a in China. Unsere Fabrik bietet hochwertige, maßgeschneiderte Produkte aus China zu niedrigen Preisen. Gerne können Sie uns für ein Angebot kontaktieren.
>Produktübersicht
Der Stromwandler mit geteiltem Kern wird hauptsächlich für Kabel und Kupferschienen verwendet. Es hat eine einfache Struktur,Angemessenes Design und flexible Anwendung. Gemäß den Spezifikationen der verwendeten KupferstäbeIm Hauptstromkreis gibt es viele Arten von Durchgangslöchern, die einander entsprechen. Der Primärstrom vonder Hauptstromkreis
umfasst 50A ~ 6000A und der sekundäre Nennausgangsstrom beträgt 1A ~ 5A (0 ~ 1V). DasProduktserien können die technischen Anforderungen der Klassen 0,2, 0,5, 1 und anderer erfüllenunterschiedliche Präzision. GB/T20840.1.2.
>Produktmerkmale
- Offene und geschlossene Struktur, einfach zu installieren.
- Diese Produktserie verfügt über 8 Spezifikationen und der Primärstrombereich liegt innerhalb von 6000 A.
- Der Sekundärausgang ist das Standardsignal von 1A-5A.
>Anwendung
Leistungsüberwachung EEnergieverbrauchsmanagement IIntelligentes Energiesystem,
Elektromagnetisches RelaisSchutz Mikrocomputerschutz MMotorschutz
Transformation des ländlichen Stromnetzes Umspanntransformator
Umweltschutzerkennung usw.
>Elektrische Spezifikationen:
|
Elektrische Spezifikationen |
|
|
Betriebsfrequenz |
50–400 Hz |
|
Betriebsspannung |
0,66/0,72 kV |
|
Primärer Eingang |
5-6000Arms |
|
Sekundärer Ausgang |
0-1V oder 0-5A |
|
Verhältnisfehler |
<=±0.1% |
|
Phasenfehler |
<=±10' |
|
Spannungsfestigkeit |
AC3,0KV/1Ma/60s |
|
Isolationswiderstand |
DC500V/1000MΩ Min |
|
Kernmaterial |
Nickel oder Nanokristallin |
|
Betriebstemperatur |
-20 Grad bis +50 Grad |
|
Verbindungsmodus |
Terminaltyp |
|
Interne Struktur |
Epoxidharz |
>Abmessungen:
|
P/N |
EINGANG (A) |
Ausgabe |
Genauigkeit |
ABMESSUNGEN (mm) |
||||||
|
A |
B |
C |
D |
E |
F |
G |
||||
|
CTKDP2-23 |
50A 100A 200A 500A 800A 1000A 2000A 3000A 4000A 5000A 6000A |
0-5A 0-1V Kundenspezifisch |
0.1 0.2 0.5 1.0 |
90 |
111 |
59 |
91 |
32 |
22 |
40 |
|
CTKDP2-46 |
113 |
142 |
55 |
121 |
62 |
42 |
36 |
|||
|
CTKDP2-58 |
113 |
163 |
55 |
143 |
82 |
52 |
36 |
|||
|
CTKDP2-88 |
143 |
163 |
55 |
143 |
82 |
82 |
36 |
|||
|
CTKDP2-510 |
142 |
190 |
67 |
170 |
102 |
52 |
48 |
|||
|
CTKDP2-614 |
162 |
229 |
70 |
209 |
142 |
62 |
51 |
|||
|
CTKDP2-812 |
150 |
203 |
59 |
183 |
122 |
82 |
40 |
|||
|
CTKDP2-816 |
182 |
249 |
71 |
229 |
162 |
82 |
53 |
|||
