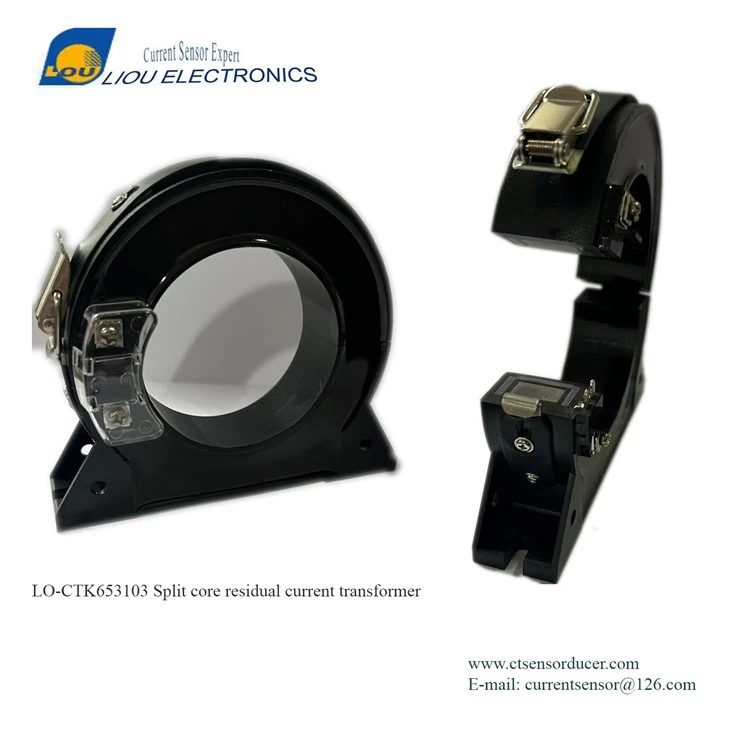

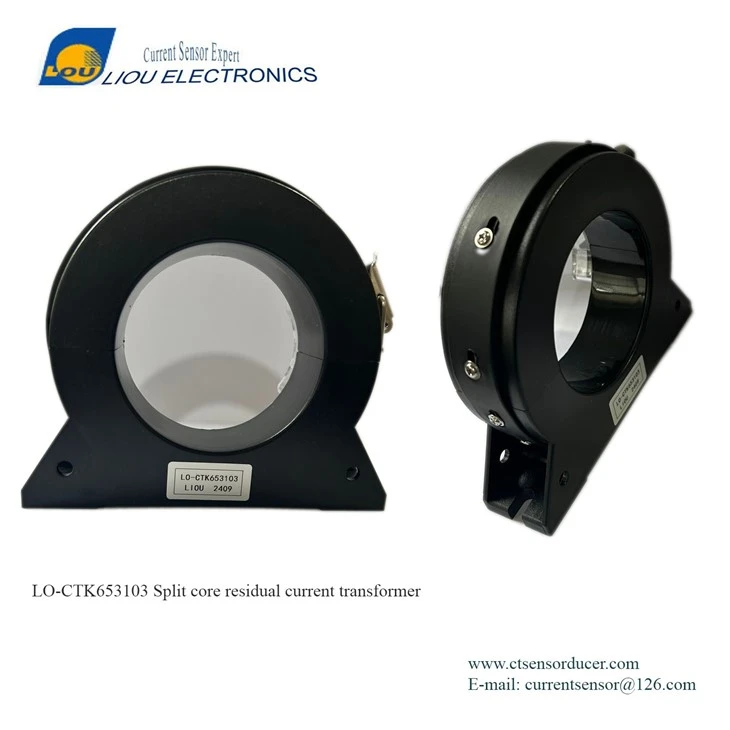

Resttyp-Reststromtransformator LO-CTK302503 RCT



Hochgenauige Split -Kernrestreinstromtransformator RCT/ZCT



S/N: LO-CTK302503



Produktübersicht:



Ein Resttransformator vom Split-Core-Typ (RCT) ist ein Gerät, das in elektrischen Schaltungen verwendet wird, um Restströme zu erfassen und zu messen. Um vorhandene Leiter . Die RCT -Funktionen, indem ein sekundärer Strom proportional zum Reststrom induziert wird, der durch den Primärleiter fließt und eine genaue Messung und Überwachung der elektrischen Sicherheitsparameter aktiviert wird.



Merkmale:



• Einfache und wirtschaftliche Installation, insbesondere für Nachrüstungen
• Praktisches Verriegelungssystem: Die Trennung des Primärkabels ist in verschiedenen Größen nicht erforderlich
• Keine Operationsunterbrechung



Anwendung:



• Stromverteilungssysteme
• Motorschutz
• Brandschutzsystem
• Smart Power System
• elektromagnetisches Relais





Elektrische Spezifikation:



Artikel	Symbol	Spezifikation	Artikel	Symbol	Spezifikation
Frequenz	f	50Hz -60 Hz	Isolierung zwischen Linien	V	1000
Bewertet PRI -Strom	In	1A	Isolationsresistenz	－	500 mΩ/500 V/min
Bewertet SEC Strom	IO	0,5 mA	Hi-Pot-Test	－	3000VAC(r . m . s) (2MA/1min)
Resistor mit Bewertungsbelastung	Ω	100
Linearität	f	<3%	Betrieb Temperatur	Ta	-12 Grad ~ +45 Grad
Genauigkeit	-	Klasse 1	Lagerung Temperatur	Ts	-20 Grad ~ +75 Grad
Kontinuierlicher Strom	A	2	Sekundärreaktanz	Ω	100±3



Primär- und Sekundärpolaritätsbezeichnung:



Primär- und Sekundärbezeichnung: Das Durchlaufen der Mitte der Spule ist primär und die Terminalverbindungskarte ist mit Sekundär verbunden

Phasenbezeichnung: P 1- S1 in der Phase, P 2- S2 in der Phase

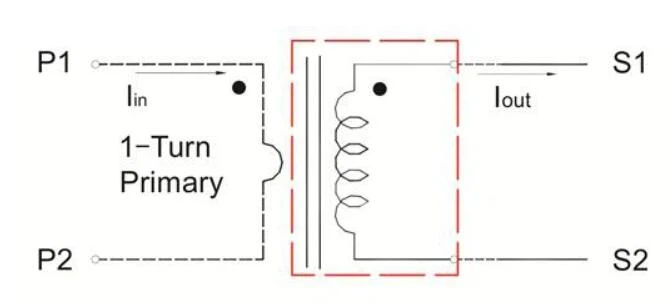

Schematisches Diagramm:

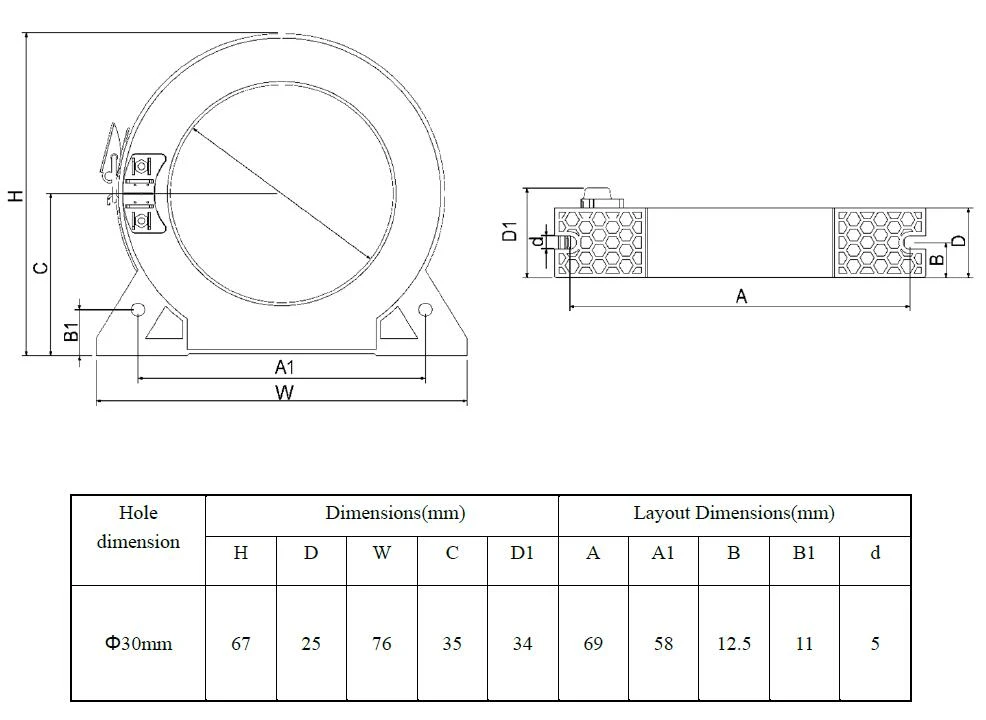

Abmessungen:
